省エネ性、安全性を実現した高層ビル向け新ゲートシステム「超軽量多機能二重扉」
上海環球金融中心に世界初設置、11月30日より運用開始

森ビルグループが運営する中国・上海市浦東新区陸家嘴地区の超高層複合ビルプロジェクト「上海環球金融中心」（英文名称：Shanghai World Financial Center）に、この度、省エネルギー性、安全性の強化を実現した高層ビル向け新ゲートシステム「超軽量多機能二重扉」が、世界で初めて設置されました。

室内外の温度差や気圧の変化を抑制
この「超軽量多機能二重扉」は、高層ビル内におけるドラフト現象（※1）の抑制効果が高く、室内外の温度差や気圧の変化を抑える効果のある新ゲートシステムとして開発されたものです。ドラフト現象が強くなる厳冬期を控え、実用化第1号として世界最高層（101階建／高さ492m）の上海環球金融中心の一部（※2）に設置、11月30日より運用を開始いたします。

（※1）ドラフト現象：主に高層ビルにおいて、室内外の温度差、上下階の気圧差が大きくなることにより、エレベータシャフトや階段室、アトリウムなどの吹き抜けに上昇気流が発生し、エレベータドアやビル内のスライド式・スウィング式のドアが開きにくくなったり、逆に勢いよく閉まるといった現象が生じる
（※2）設置場所：1階車寄せ、商業施設入口、地下1階サンクンガーデンの3カ所

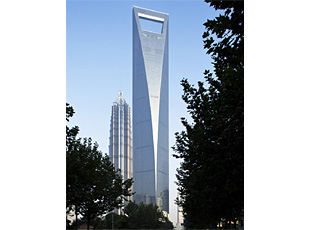

「上海環球金融中心」外観

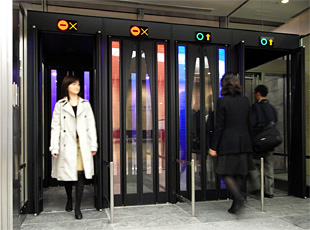

1階車寄せに設置された超軽量多機能二重扉
扉のデザインは「上海環球金融中心」の外観をイメージ

機構詳細

新ゲートシステム「超軽量多機能二重扉」の主な特長

省エネルギー性
・二重自動扉構造（インターロック制御※3）がドラフト現象を抑制
⇒風除室効果により、ビル内の冷暖房効率が向上（省エネ効果の向上）
（※3）インターロック制御：二重自動扉構造において、常に一方の扉のみが開き、同時に入扉・出扉が開くことがない機構。風除室効果を高め、ビル内温度や気圧の変化を抑制する

安全性
・可動部分（扉）の超軽量化により安全性を向上（既存の同サイズの折戸の約30％減）
・ゲートセパレータの光電センサをGLから15cm、60cmの2カ所に設置。車いすやベビーカーの方も安全に通行できます
・扉稼働部分隙間を最小（1.5mm）に設計、扉付き合わせ部にクッション性の高いゴムを使用し、さらに光電センサを縦に設定。光電センサが障害物を感知すると、扉は閉まることがなく、指詰め防止対策を徹底しています

（参考）
新ゲートシステム「超軽量多機能二重扉」は、新日軽株式会社、ナブテスコ株式会社、ナブコシステム株式会社、パナソニック電工株式会社、森ビル株式会社が、各社のノウハウや技術を結集して共同開発したものです。

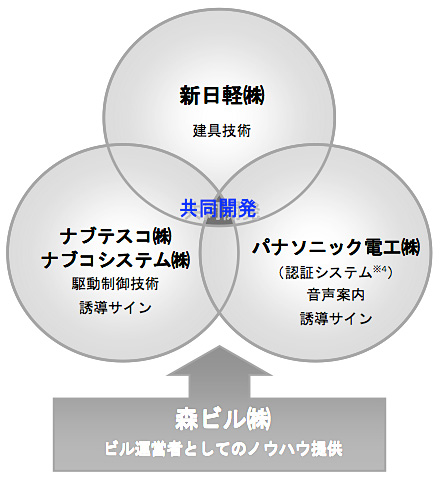

関連各社の役割分担

（※4）上海環球金融中心に設置する超軽量多機能二重扉には、認証システムは使用しておりません
